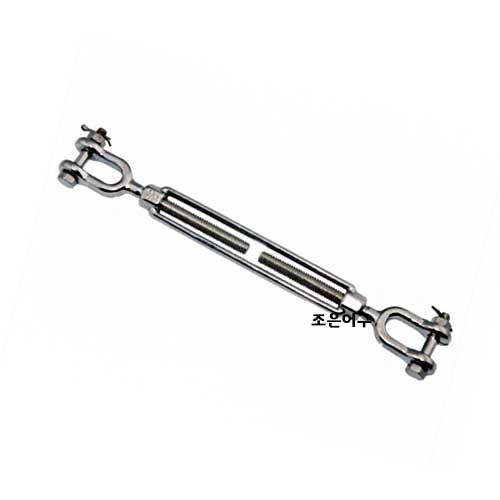

● STAINLESS FORGED TYPE TURNBUCKLE (STS 턴버클 - 미국형 - JXJ형)
● 와이어로프, 체인등을 당겨 죄는데 사용
● 표시된 규격을 준수하여 생산하나,제작공정상 약간의 오차가 발생 할 수 있습니다.
SIZE (INCH) |
A |
B |
D (MM) |
E OPEN |
F CLOSE |
L (MM) |
WEIGHT (KG) |
1/4 X 4 |
12.5 |
17.5 |
6 |
298 |
205 |
101 |
0.16 |
5/16 X 4 1/2 |
12 |
24 |
6 |
350 |
237 |
112 |
0.22 |
3/8 X 6 |
15 |
23.5 |
8 |
440 |
300 |
150 |
0.38 |
1/2 X 6 |
15.5 |
28.5 |
10 |
484 |
326 |
150 |
0.72 |
5/8 X 6 |
18 |
37.5 |
11.5 |
525 |
377 |
150 |
1.34 |
3/4 X 6 |
26.5 |
41.5 |
16 |
600 |
420 |
150 |
2.12 |
3/4 X 12 |
26 |
43.5 |
16 |
860 |
593 |
300 |
2.72 |
7/8 X 12 |
30.5 |
45 |
19.5 |
870 |
620 |
300 |
4 |
1 X 12 |
35 |
52.5 |
22 |
910 |
665 |
300 |
5.8 |
1 1/4 X 12 |
43.5 |
71.5 |
28 |
990 |
740 |
300 |
11.46 |
● 턴버클 일반사항
1. 본 제품은 밧줄.체인.철사 등을 당겨 죄는 데 사용하는 죔기구입니다.
2. 본 제품은 죔기구로써 중량물을 리프트하거나 이동시키는데 사용하여서는 안됩니다.
3. 턴버클은 EYE&EYE, JAW&JAW, HOOK&HOOK의 기본형태와 스텐,짜게,주물등의 소재로 공급됩니다.
4. 고객의 요구시 다양한 형태로 공급할 수 있습니다.
5. 변형이 가시화된 제품은 즉시 제거하고, 새것으로 교체해야 합니다.
● 사용전 주의사항
1. 제품의 규격이나 사용조건 및 사용방법등을 확인하여, 제품을 사용하시기 바랍니다.
2. 제품이 마모, 변형여부등을 검사하여, 안전한 제품만을 사용하시기 바랍니다.
3. 임의로 용접하여 수리하는 것을 금합니다.
● 사용중 주의사항
1. 잘못된 방법으로 사용해서는 결코 안됩니다.
2. 사용중에는 반드시 위험반경 밖에 위치하시기 바랍니다.
3. 용접,열처리,가열,구부림 등의 방법으로 수리,개조,재가공 하는것을 금합니다.
4. 제품의 측면에 하중이나 충격을 가하면 제품의 변형, 파괴등을 유발할 수 있습니다.
● 사용후 주의사항
1. 제품 사용 후 제품의 변형, 마모, 결함 등을 검사하고, 이상의 발결시에는 즉시 폐기 해야 합니다.
2. 제품에 이상이 발견된 경우에는 제품에 가해지는 하중, 사용환경,오용여부 등을 확인해야 합니다.
